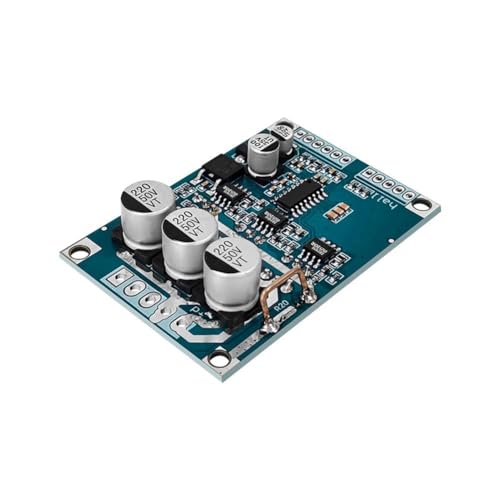

Muyilanc Treibermodul DC 12V-36V 500W Bürstenloser Motortreiber Controller Board Hall Motor Balance Autotreiber Multifunktionsmodul

Produktbeschreibung

Bürstenlose Motorantriebs-Steuerplatine erfordert professionelle Installation, ist einfach zu transportieren und zu lagern Motorantriebsplatine 12-36 V Gleichstromeingang, Vcc ist die positive Stromversorgung und Gnd ist die negative Stromversorgung. Da die Verdrahtungsreihenfolge des Motors nicht unbedingt mit der Verdrahtungsreihenfolge auf der Platine übereinstimmt, muss sie angepasst werden. Bitte pass auf! Wenn die Verdrahtungsreihenfolge falsch ist, kann es nicht normal starten, der Strom schaltet sich beim Start nicht ein usw. und eine erzwungene Verwendung führt zum Durchbrennen der Treiberplatine. !! Hallsignaleingang: Ha, Hb und entsprechen jeweils dem Motor. Wenn die 5-V-Stromversorgung an den Motor angeschlossen ist, ist das Hall-Signal positiv, und wenn die GND-Stromversorgung an den Motor angeschlossen ist, ist das Hall-Signal negativ. Stromanschluss Out: VCC (positive Stromversorgung); GND (negativ); (Motorphasen W); MB (Motorphasen V); MA (Motorphase); Set für die Steuerseite: GND-Steuerklemmenmasse; VR das Reglerende 0-5 V (entsprechend 10 % der Motordrehzahl - 100 %); -Umkehrsteuerung (an 5 V oder Masse angeschlossen, kann die Motordrehrichtung aufladen);, Hersteller: Muyilanc
